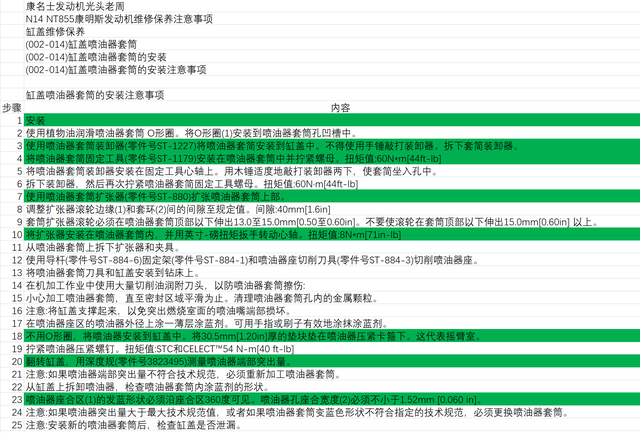

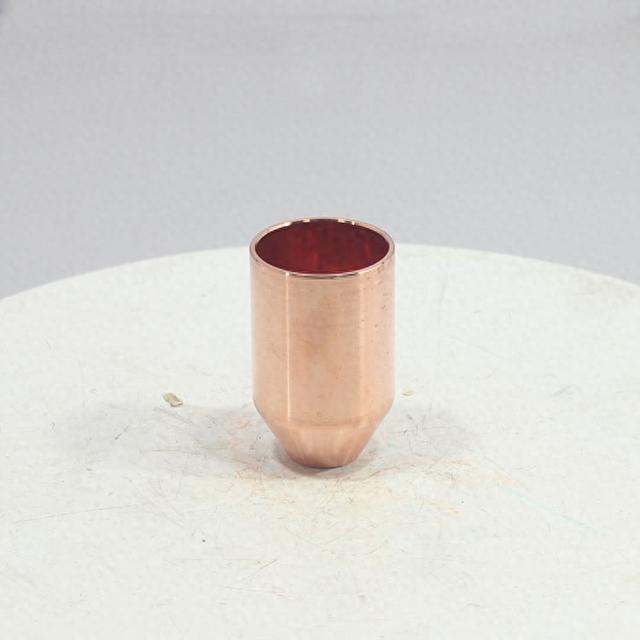

缸盖喷油器套筒的安装注意事项

步骤

内容

1

安装

2

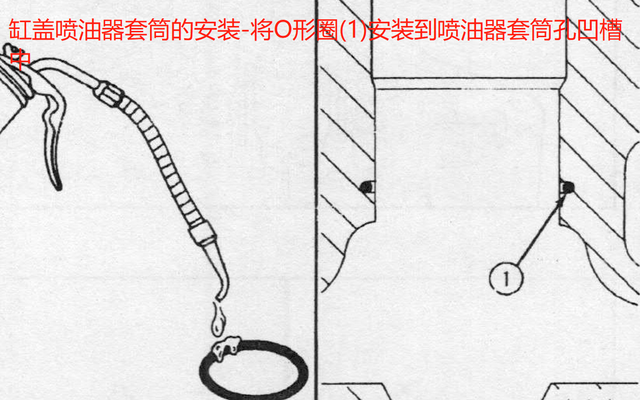

使用植物油润滑喷油器套筒 O形圈。将O形圈(1)安装到喷油器套筒孔凹槽中。

3

使用喷油器套筒装卸器(零件号ST-1227)将喷油器套简安装到缸盖中。不得使用手锤敲打装卸器。拆下套简装卸器。

4

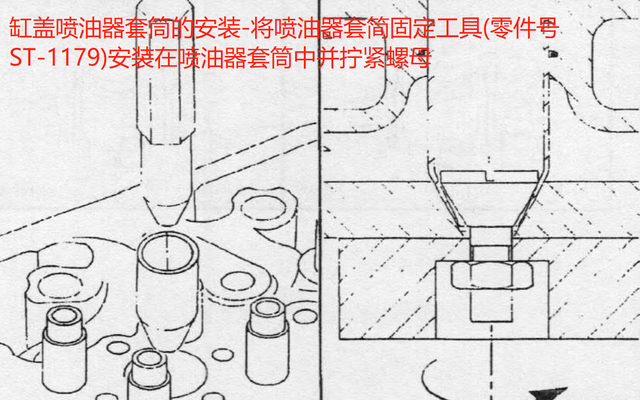

将喷油器套简固定工具(零件号ST-1179)安装在喷油器套筒中并拧紧螺母。扭矩值:60N*m[44ft-lb]

5

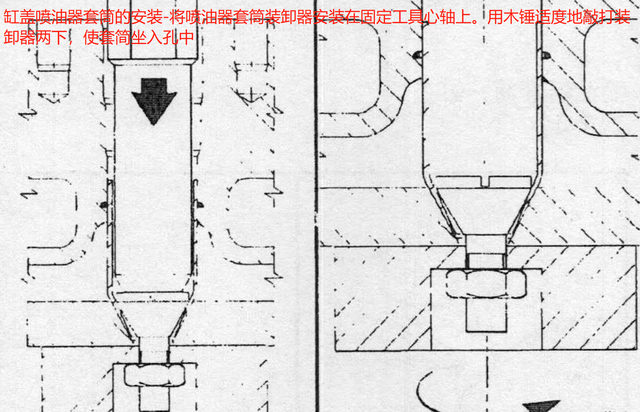

将喷油器套筒装卸器安装在固定工具心轴上。用木锤适度地敲打装卸器两下，使套简坐入孔中。

6

拆下装卸器，然后再次拧紧喷油器套简固定工具螺母。扭矩值:60N·m[44ft-lb]

7

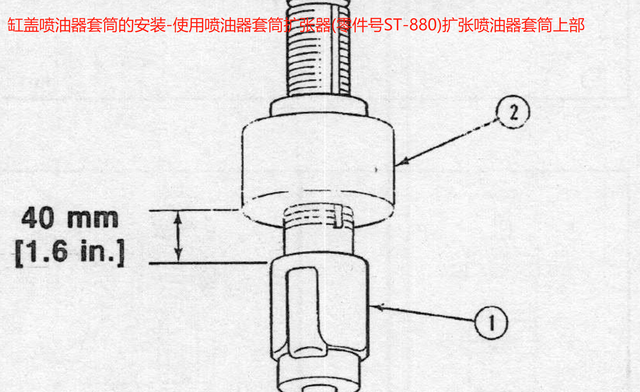

使用喷油器套筒扩张器(零件号ST-880)扩张喷油器套筒上部。

8

调整扩张器滚轮边缘(1)和套环(2)间的间隙至规定值。间隙:40mm[1.6in]

9

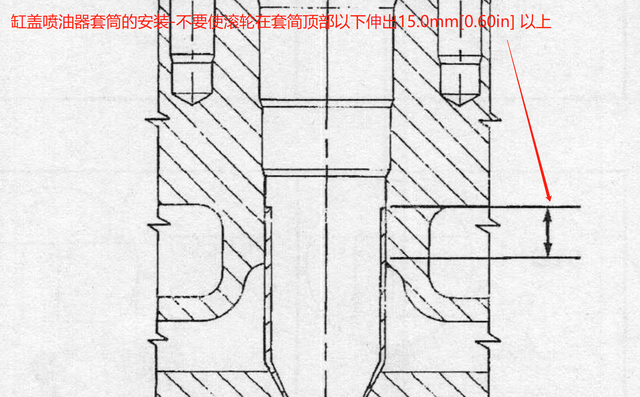

套筒扩张器滚轮必须在喷油器套筒顶部以下伸出13.0至15.0mm[0.50至0.60in]。不要使滚轮在套筒顶部以下伸出15.0mm[0.60in] 以上。

10

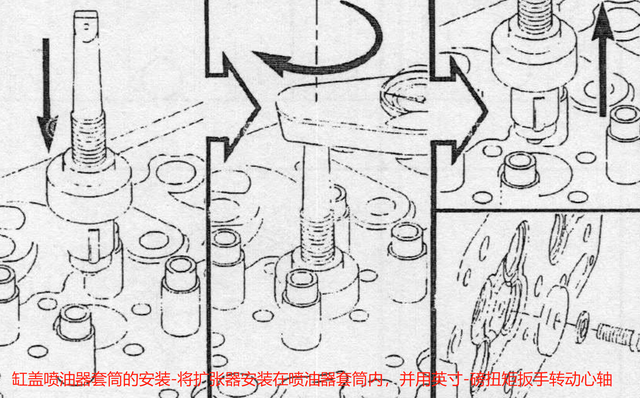

将扩张器安装在喷油器套筒内，并用英寸-磅扭矩扳手转动心轴。扭矩值:8N*m[71in-lb]

11

从喷油器套筒上拆下扩张器和夹具。

12

使用导杆(零件号ST-884-6)固定架(零件号ST-884-1)和喷油器座切削刀具(零件号ST-884-3)切削喷油器座。

13

将喷油器套筒刀具和缸盖安装到钻床上。

14

在机加工作业中使用大量切削油润附刀头，以防喷油器套筒擦伤:

15

小心加工喷油器套筒，直至密封区域平滑为止。清理喷油器套筒孔内的金属颗粒。

16

注意:将缸盖支撑起来，以免突出燃烧室面的喷油嘴端部损坏。

17

在喷油器座区的喷油器外径上涂一薄层涂蓝剂。可用手指或刷子有效地涂抹涂蓝剂。

18

不用O形圈，将喷油器安装到缸盖中。将30.5mm[1.20in]厚的垫块垫在喷油器压紧卡箍下。这代表摇臂室。

19

拧紧喷油器压紧螺钉。扭矩值:STC和CELECT™54 N-m[40 ft-lb]

20

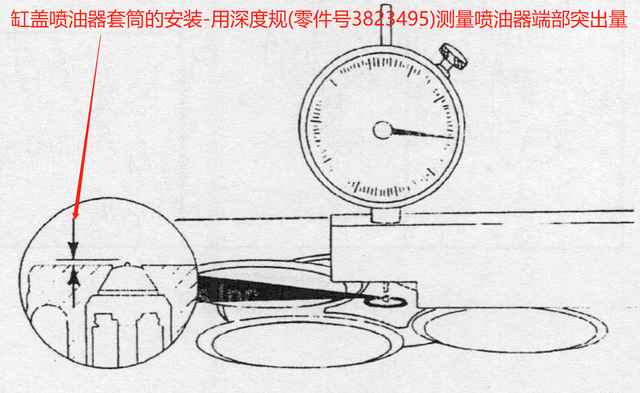

翻转缸盖，用深度规(零件号3823495)测量喷油器端部突出量。

21

注意:如果喷油器端部突出量不符合技术规范，必须重新加工喷油器套筒。

22

从缸盖上拆卸喷油器，检查喷油器套筒内涂蓝剂的形状。

23

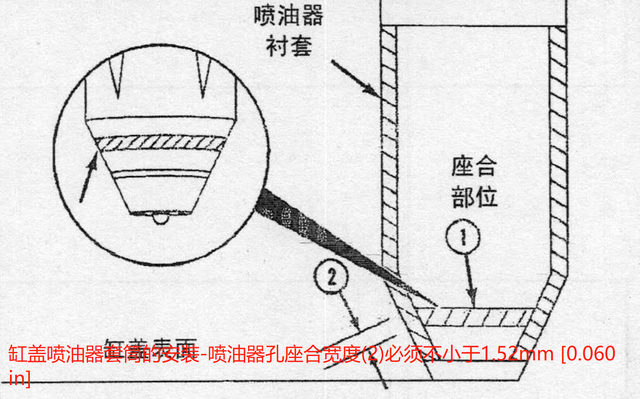

喷油器座合区(1)的发蓝形状必须沿座合区360度可见。喷油器孔座合宽度(2)必须不小于1.52mm [0.060 in]。

24

注意:如果喷油器突出量大于最大技术规范值，或者如果喷油器套筒变蓝色形状不符合指定的技术规范，必须更换喷油器套筒。

25

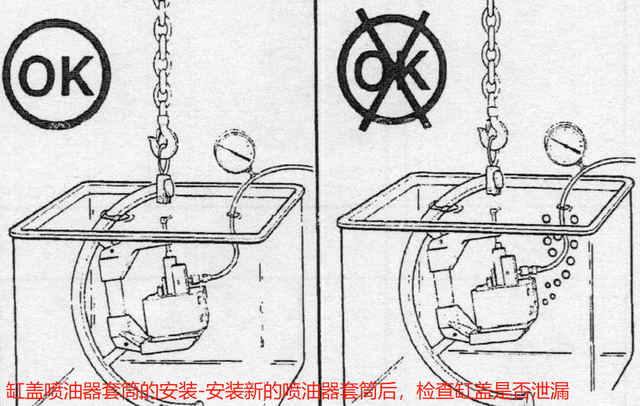

注意:安装新的喷油器套筒后，检查缸盖是否泄漏。

缸盖喷油器套筒的安装-喷油器端部突出量-技术规范

说明

最大in

最小in

最大mm

最小mm

喷油器端部突出量

0.072 in

0.058 in

1.82 mm

1.47 mm
